一、HT-8008H視像中央處理器（高清球專用）

l 配合HT-HD0404S高清混合矩陣使用，實現高清球切換跟蹤功能；

l 具備有3個RS232接口，1個RS422接口(RS422接口同時可作為RS485接口使用。

l 單機支持多個攝像機位置跟蹤控制點：Pelco-D協議250個點，VISCA協議128個點；

l 支持兩種常用高速云球協議(Pelco-D波特率9600、VISCA波特率9600)；

l 支持三種高速云球控制方式，RS232和RS422和RS485；

l 可通過專用Matrix接口與高清混合矩陣通訊，具有聯動控制功能。

l 可通過RS-232口與計算機或中控系統等外部設備通訊，具有聯動控制功能；

l 脫離電腦時，可通過主機面板按鍵進行攝像位置預設，也可通過攝像機遙控器進行預設；

二、后板示意圖：

1、Matrix接口，專用與高清混合矩陣連接接口。（常規程序只支持

HT-HD0404S系列高清混合矩陣使用）

2、RS232接口(接電腦用)

3、高速云球控制接口RS232

4、高速云球控制接口RS422 (RS422對應RS485:1腳對應RS458A，

2腳對應RS485B)

5、數據接口(接會(huì )議主機)

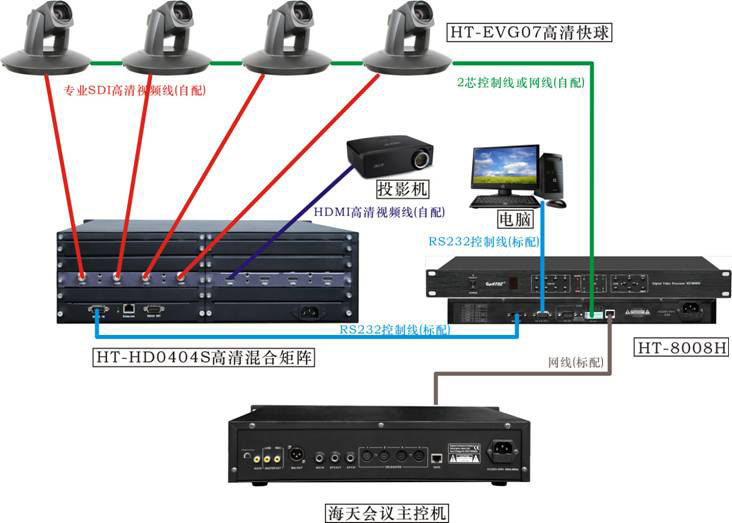

三、系統連接圖

恩平市海天電子科技有限公司

2016年6月12日
